74141 BCD-zu-dezimal-Decoder

Der 74141 ist ein BCD-zu-dezimal-Decoder, der speziell für die Ansteuerung von Nixi-Röhren entwickelt wurde. Er ist das Nachfolgemodell zum 7441, der für die Pseudotetraden (sedezimal A bis F) eine "seltsame" Ausgabe lieferte (zum Teil mehrere Segment gleichzeitig). Er ist immer noch erhältlich, etwa bei EBay oder bei Mouser (dort zu einem sehr hohen Preis).


  • Treiber für gasgefüllte Kaltkathoden-Anzeigeröhren
  • voll decodiert, Pseudotetraden schalten alle Ausgänge aus
  • Klemmdioden am Eingang
  • maximal Sperrspannung 60 V
  • maximaler Leckstrom 50μA

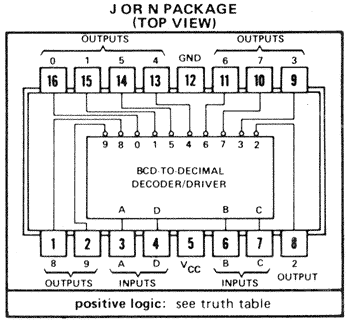

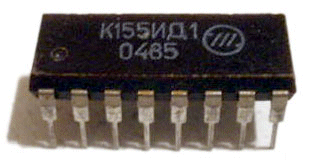

  • russischer Äquivalenztyp: K155ID1

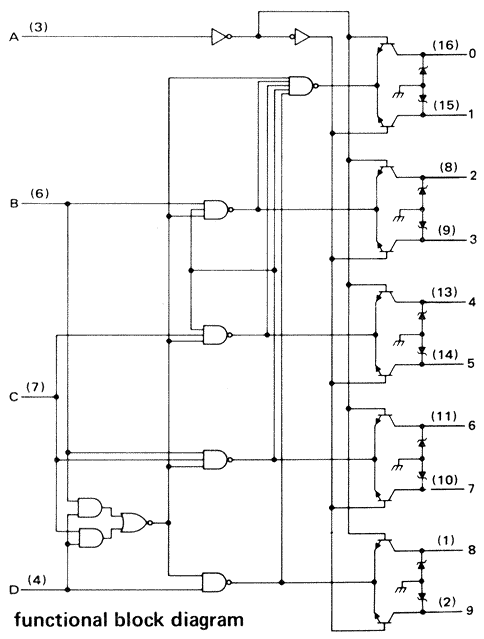

Wahrheitstabelle
Input Output
on
D C B A
0 0 0 0

0
0 0 0 1

1
0 0 1 0

2
0 0 1 1

3
0 1 0 0

4
0 1 0 1

5
0 1 1 0

6
0 1 1 1

7
1 0 0 0

8
1 0 0 1

9
1 0 1 0

none
1 0 1 1

none
1 1 0 0

none
1 1 0 1

none
1 1 1 0

none
1 1 1 1

none

Absolute maximum ratings over operating free-air temperature range:

Supply Voltage Vcc 7 V
Input voltage 5.5 V
Current into any output (off state) 2 mA
Operating free-air temp. range 0°C to 70°C
Storage temp. range -65°C to 150°C

Recommended operating conditions:

  Min Nom Max Unit
Supply Voltage Vcc 4.75 5 5.25 V
Off-state output voltage     60 V
Free-air temp TA 0   70 °C

Electrical characteristics over recommended operating free-air temp. range:

Parameter Test Conditions Min Typ Max Unit
VIH High-level input Voltage   2     V
VIL Low-level input voltage       0.8 V
VIK Input clamp voltage Vcc = 4.75, II = -5mA     -1.5 V
Vo(on) On-state output voltage Vcc = 4.75, Io = 7mA     2.5 V
Vo(off) Off-state output voltage for input counts 0 - 9 Vcc = 5.25, Io = 0.5mA 60     V
Io(off) Off-state reverse current Vcc = 5.25, Vo = 55V     50 μA
Io(off) Off state reverse current for input counts (hexadecimal) A - F Vcc = 5.25
Vo = 30V		 TA = 55°C     5 μA
TA = 70°C     15
II Input current at max. input voltage Vcc = 5.25, VI = 5.5V     1 mA
IIH High-level input current Input A Vcc = 5.25, VI = 2.4V     40 μA
Input B,C,D     80
IIL Low-level input current Input A Vcc = 5.25, VI = 0.4V     -1.6 mA
Input B,C,D     -3.2
Icc Supply Current (all inputs grounded and outputs open). Vcc = 5V, TA = 25°C   16   mA
Vcc = 5.25     25
