Praktikum Mikrocontrollerperipherie Prof. Jürgen Plate

Praktikum Mikrocontrollerperipherie

Allgemeines

Username und Passwort

• Bei den Linux-PCs ist es ganz einfach: User = Passwort = Rechnername
  (Das gleiche gilt oft auch für Raspberry-Pi-Systeme in Praktikumsversuchen.)
• "Frische" Raspberries haben den Standarduser "pi" mit Passwort "raspberry"

Lage der Praktikumsplätze im Labor

Platz	Versuch	Schnittstelle	Rechner
Fenster 1	7-Segment-Multiplex	parallel 12 Bit	Arduino
Fenster 1	GPS-Empfänger	seriell (9600)	Linux-PC
Fenster 2	Ultraschall-Entf.	seriell (USB, 4800)	Linux-PC
Fenster 2	Geigerzähler	parallel 1 Bit	Arduino
Fenster 3	Kamera + Servos	seriell, TCP/IP	Arduino
Fenster 4	RFID	seriell (9600), par. 3 Bit	Arduino
Fenster 5	Strommessung	analog	Arduino
Fenster 5	7-Segment-Multiplex	parallel 12 Bit	Arduino
Fenster 6	Touch-Display	seriell (9600)	Linux-PC
Fenster 6	Farbmischer	parallel PWM, seriell	Arduino
Fenster 7	Touch-Display	seriell (9600)	Linux-PC
Tür 1	RFID	seriell (9600), par. 3 Bit	Arduino
Tür 2	Grid-Eye	seriell (USB, 19200)	Linux-PC
Tür 2	7-Segment-Multiplex	parallel 12 Bit	Arduino
Tür 3	PSD-Entfernungssensor	analog	Arduino
Tür 4	3-Achsen-Beschleunig.	analog, parallel 4 Bit	Arduino
Tür 4	Gassensor	analog	Arduino
Tür 5	Grid-Eye	seriell (USB,19200)	Linux-PC
Tür 5	7-Segment-Multiplex	parallel 12 Bit	Arduino
Tür 6	RFID	seriell (9600), par. 3 Bit	Arduino

Hausaufgabe

Im Wintersemester 2016/17 ist die Aufgabe Eieruhr zu bearbeiten.

Aufgaben zur seriellen Schnittstelle am PC

Diese Aufgaben lösen Sie am jeweiligen Linux-PC um Labor E 204. Die Programmierung ist eins-zu-eins auf den Raspberry Pi übertragbar. Der PC hat lediglich den Vorteil, dass die serielle Schnittstelle mit V.24-Pegeln arbeitet. Der Raspberry Pi müsste erst mit einem Pegelwandler nachgerüstet werden. So dient der PC dient hier gewissermaßen als "RasPi-Simulator". Tips zur Programmierung im C finden Sie auf der Webseite http://www.netzmafia.de/skripten/hardware/PC-Schnittstellen/seriell.html.

Ultraschallsensor

Ein Ultraschallsensor, bestehen aus Sender und Empfänger arbeitet wie ein Echolot: Der Sender schickt einen kurzen Burst aus und das Sensorsystem wartet auf das Echo. Ein mit Atmel ATmega bestücktes Mikrocontrollerboard steuert das Ultraschall-System an und liefert kontinuierlich über die USB-Schnittstelle (Pseudo-Seriellschnittstelle) jeweils die Laufzeit in Mikrosekunden als ASCII-String, der durch Carriage-Return und Linefeed abgeschlossen wird.

Einstellung der seriellen Schnittstelle:

• 4800 Baud
• 8 Datenbits, 1 Stoppbit, keine Parity
• keine Flussteuerung

Schreiben Sie ein Programm, das die Daten über die Schnittstelle einliest und nach der Formel s = v * t in eine Entfernungsangabe umrechnet. Dabei soll gelten:
v = Schallgeschwindigkeit (bei 20 Grad): 343.0 m/s
t = Laufzeit: Messwert in Mikrosekunden

Anmerkungen:

• Die Open()-Funktion für die serielle Schnittstelle kann aus dem Skript übernommen werden, lediglich die Geräetedatei ist bei USB eine andere. Denken Sie auch an die korrekte Angabe der Übertragungsrate.
• Schreiben Sie zunächst eine Funktion, die eine Zeile einliest und auf dem Bildschirm ausgibt. Sie werden feststellen, dass das Ultraschallsystem gelegentlich falsche Werte liefert (Übersprechen zwischen Sender und Empfänger, "falsche" Echos etc.).
• Nun schreiben Sie eine Funktion, die aus dem Messwert die Entfernung errechnet (denken Sie daran, dass das Signal vom Sender zum Ziel läuft und das von dort das Echo zurückkommt).
• Wegen der auftretenden Messfehler (willkommen in der Wirklichkeit!) sollen nur Werte berücksichtigt werden, die betragsmäßig nicht mehr als 10 Prozent vom jeweils vorhergehenden Wert abweichen.
• Überprüfen Sie anhand einiger Testwerte (Massband) die gemessene und berechnete Entfernung und implementieren Sie, falls nötig, einen Korrekturfaktor.

Grid Eye - Thermopile-Array-Sensor (2x)

Grid-Eye ist ein Thermopile-Array-Sensor in SMD-Bauform von Panasonic. Der Sensor verfügt über 64 Thermopile-Elemente (PIR - Passive Infrared Array), die in einer 8 x 8-Matrix angeordnet sind. Damit lässt sich eine berührungslose Messung von Temperaturverteilungen realisieren. Die Thermopile-Sensoren des Grid-Eye können im Vergleich zu pyroelektrischen Sensoren auch statische Wärmestrahlung messen. Das Versuchssystem mit den Stone-Board liest den Sensor aus, rechnet sie auf die Temperatur in Celsiusgraden um und verschickt sie anschließend als 2-Byte ASCII-Hex-Wert seriell an die USB-Schnittstelle des PC, wo sie über eine pseudo-serielle Schnittstelle verarbeitet werden können (ttyUSB0).

Es werden jeweils acht Werte einer Sensorzeile als Folge zweistelliger Hexzahlen gesendet und mit einen Newline-Zeichen abgeschlossen. Nach jeweils acht Zeilen folgen zusätzlich zwei Newline-Zeichen. Es ergibt sich daher ein Block von ASCII-Zeichen wie in folgendem Beispiel (Newline ist durch ↵ repräsentiert):

   181818191B1B1818↵
   181818191B1B1818↵
   1818181B1B191818↵
   1818181B1B119818↵
   18181B1B19191818↵
   18181B1B11919818↵
   1818181919191818↵
   1818181818181818↵
   ↵
   ↵

Einstellung der seriellen Schnittstelle:

• 19200 Baud
• 8 Datenbits, 1 Stoppbit, keine Parity
• keine Flussteuerung

Schreiben Sie ein Programm, das die Daten über die Schnittstelle einliest und als Matrix von ASCII-Zeichen, jeweils gefolgt von einem Leerzeichen darstellt. Dabei soll gelten:

Temperatur	Anzeige
< 24	' '
24 .. 26	'.'
27 .. 29	'+'
30 .. 32	'*'
33 .. 35	'@'
> 35	'#'

Die Ausgabe könnte dann folgendermaßen aussehen:

   . . . . + + . . ↵
   . . . . + + . . ↵
   . . . + + . . . ↵
   . . . + + . . . ↵
   . . + + . . . . ↵
   . . + + . . . . ↵
   . . . . . . . . ↵
   . . . . . . . . ↵

Anmerkungen:

• Die Open()-Funktion für die serielle Schnittstelle kann nahezu aus dem Skript übernommen werden, lediglich die Geräetedatei ist bei USB eine andere:

  int open_serial(void)
    {
    /*
     * Oeffnet seriellen Port
     * Gibt das Filehandle zurueck oder -1 bei Fehler
     *
     * 19200 bps, 8 Datenbits, 1 Stoppbit, no parity, no handshake
     */

     int fd;                    /* Filedeskriptor */
     struct termios options;    /* Schnittstellenoptionen */

     /* Port oeffnen - read/write, kein "controlling tty", Status von DCD ignorieren */
     fd = open("/dev/ttyUSB0", O_RDWR | O_NOCTTY | O_NDELAY);
     if (fd >= 0)
       {
       /* get the current options */
       fcntl(fd, F_SETFL, 0);
       if (tcgetattr(fd, &options) != 0) return(-1);
       memset(&options, 0, sizeof(options)); /* Structur loeschen */
       /* Baudrate setzen */
       cfsetispeed(&options, B19200);
       cfsetospeed(&options, B19200);

       /* setze Optionen */
       options.c_cflag &= ~PARENB;         /* kein Paritybit */
       options.c_cflag &= ~CSTOPB;         /* 1 Stoppbit */
       options.c_cflag &= ~CSIZE;          /* 8 Datenbits */
       options.c_cflag |= CS8;
       options.c_cflag |= (CLOCAL | CREAD);
       options.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);
       options.c_iflag = IGNPAR;           /* Parity-Fehler ignorieren */
       options.c_oflag &= ~OPOST;          /* setze "raw" Input */
       options.c_cc[VMIN]  = 0;            /* warten auf min. 0 Zeichen */
       options.c_cc[VTIME] = 10;           /* Timeout 1 Sekunde */
       tcflush(fd,TCIOFLUSH);              /* Puffer leeren */
       if (tcsetattr(fd, TCSAFLUSH, &options) != 0) return(-1);
       }
    return(fd);
    }


• Schreiben Sie zunächst eine Funktion, die eine Zeile einliest und unterscheidet, ob die Zeile Zeichen enthält oder leer ist (Markierung Blocktrennung).
• Nun schreiben Sie eine Funktion, die einen Block (8 Zeilen) einliest, die Werte von zweistelligen Hex-Zahlen in Integerwerte umrechnet und in einem Array int grid[8][8] speichert.
• Dann schreiben Sie die Ausgabefunktion für das Array. Damit die Ausgabe immer in der linken oberen Bildschirmecke erfolgt, verwenden Sie folgenden, nicht ganz sauberen Trick und geben Sie vor dem eigentlichen Datenarray folgendes aus:

    printf("\033[2J");    /* Dirty: clear screen */
    printf("\033[1;1H");  /* Dirty: cursor home  */


GPS-Empfang

Das Global Positioning System (GPS), offiziell NAVSTAR GPS, ist ein globales Satellitennavigationssystem zur Positionsbestimmung. Es wurde seit den 1970er Jahren vom US-Verteidigungsministerium entwickelt. GPS ermöglicht seit Mitte 2000 auch zivilen Nutzern eine Genauigkeit von ca. 10 Metern. Die GPS-Satelliten strahlen codierte Radiosignale aus, die ständig ihre aktuelle Position und die genaue Uhrzeit liefern. Aus den Signallaufzeiten können GPS-Empfänger dann ihre eigene Position und Geschwindigkeit berechnen. Theoretisch reichen dazu die Signale von drei Satelliten aus. Da GPS-Empfänger keine Uhr besitzen, die genau genug ist, um die Laufzeiten der Signale korrekt zu messen, ist das Signal eines vierten Satelliten nötig, mit dem dann auch die genaue Zeit im Empfänger bestimmt werden kann.

Als Standardformat von GPS-Daten dient das RINEX-Format, eine Standard- und Formatdefinition, die einen freien Austausch von GPS-Rohdaten ermöglichen soll. Für den Austausch von GPS-Daten in Echtzeitanwendungen ist das RTCM-Format von Bedeutung. Alle Daten des GPS-Empfänger sind ASCII-Zeichen, die zeilenweise gesendet werden, mit einem "$" beginnen und durch Carriage Return (CR) und Linefeed(LF) abgeschlossen sind. Aufschluß über den Inhalt liefert das NMEA-0183-Referenzhandbuch. Von den verschiedenen Datensätzen interessieren uns nur zwei, die unten mit Beispiel und Beschreibung aufgelistet sind:

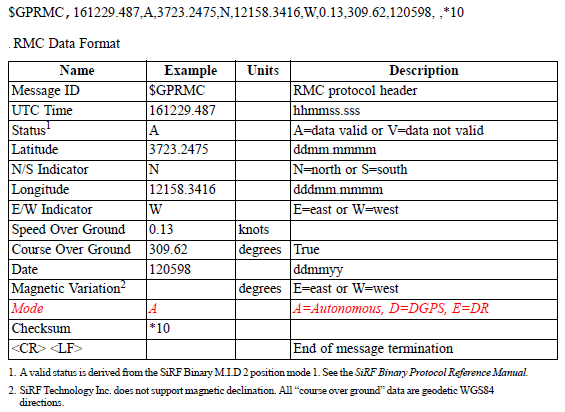

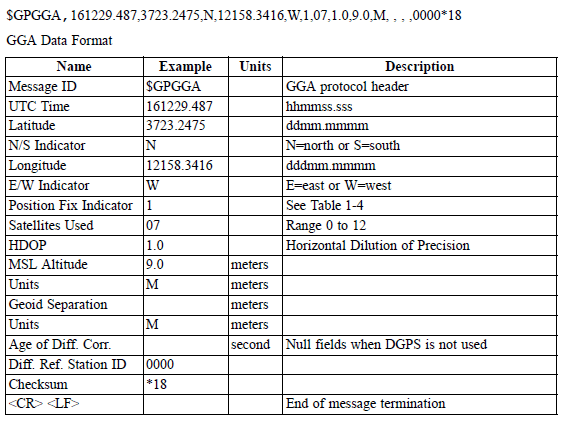

• GGA —Global Positioning System Fixed Data



• RMC—Recommended Minimum Specific GNSS Data



Die ASCII-Strings werden über die serielle Schnittstelle am den PC gesendet. Die Einstellung der seriellen Schnittstelle ist:

• 9600 Baud
• 8 Datenbits, 1 Stoppbit, keine Parity
• keine Flussteuerung

Schreiben Sie ein C-Programm, das aus dem Datenstrom vom GPS-Empfänger die GGA- und RMC-Zeilen extrahiert und auf dem Bildschirm ausgibt.

Erweitern Sie das C-Programm dahingehend, dass die Position, also die geographische Breite (latitude, Nord/Süd), die gegraphische Länge (longitude; Ost/West) und die Höhe (altitude) sowie die Uhrzeit in vom Menschen lesbaren Format (z.B. Stunde, Minute, Sekunde, ...) ausgegeben werden. Die Umrechnung von UTC in eine Zeitangabe aus Datum und Uhrzeit ist weiter unten beschrieben. Die Angabe von Breite und Länge erfogt in Grad (dd), Minuten (mm) und Minutenbruchteilen (mmmm). Die Umrechnung der Minutenbruchteile in Sekunden ist ganz einfach:

Sekunden = Minutenbruchteile * 60

Beispiel: GPS-Angabe (nautisch) 3723.2475

→ 37° 23', Minutenbruchteil: 0.2475

Sekunden = 0.2475 * 60 = 14.85
→ 37° 23' 14.85"

• Grad: ° d
• Minuten: ' ‘ ´
• Sekunden: " ''
• Dezimaltrennzeichen: , .

Farbgrafik-Touchscreen als Statusdisplay (2x)

Programmiert werden soll die Ansteuerung eines Farbgrafik-LCD mit Touchscreen (EA-KIT 129-6) über die serielle Schnittstelle. Gefordert ist ein Entwurf des Bildschirm-Layouts (128 x 64 Pixel) und die Ausgabe unter Verwendung der oben aufgeführten Programm-Bibliothek display_funct:

1. Uhrzeit → Ausgabe der aktuellen Uhrzeit (date-Kommando)
2. Netzaktivität (netstat-Kommando)
3. Rechnerbelastung (uptime-Kommando)
4. Freier Plattenplatz (df-Kommando)

26.10.2015 09:50:55
RX: 12226 MB, TX: 578 MB, AK: 67
LD: 0.09, 0.05, 0.01
/dev/sda1 34%

Die Einstellung der seriellen Schnittstelle ist:

• 9600 Baud
• 8 Datenbits, 1 Stoppbit, keine Parity
• keine Flussteuerung

Nach manchen Grafik-Befehlen (z. B. Schriftart ändern, Button zeichnen) muss gewartet werden, damit das Display die folgenden Befehle korrekt ausführt (Auch mit Hardware-Handshake).

Hinweise:

• Das Kommando date kann ähnlich der printf()-Funktion mit einem Formatstring versehen werden, der mit einem '+'-Zeichen beginnt. Siehe man date


• Das netstat-Kommando liefert die Anzahl der gesendeten und empfangenen Bytes:

  netstat -i
  Kernel-Schnittstellentabelle
  Iface     MTU   Met   RX-OK       RX-ERR RX-DRP RX-OVR    TX-OK      TX-ERR TX-DRP TX-OVR Flg
  eth0       1500 0     1286226046  0      0      0         606976358  0      0      0      BMRU
  lo        16436 0     24596559    0      0      0          24596559  0      0      0      LRU


  Sie müssen die Zeile für eth0 herausschneiden (grep) und dann die Felder RX-OK und TX-OK in Shell-Variablen speichern. Das kann mit einer Kommando-Pipe der Form

  RX=$(netstat -i | grep eth0 | awk '{print $4;}')
  TX=$(netstat -i | grep eth0 | awk '{print $8;}')


  Überprüfen Sie das Ergebnis mit dem Befehl echo "RX TX"
  Kürzen Sie die Werte auf Kilobyte, indem Sie durch 1024 (= 2¹⁰) dividieren (Programm bc: echo $X/$Y | bc). Daraus ergeben sich die beiden Folge-Kommandos:

  RX=$(echo "$RX / 1024" | bc)
  TX=$(echo "$TX / 1024" | bc)


  Nun ermitteln Sie noch die Zahl der gerade aktuellen Verbindungen nach dem gleichen Muster:

  AK=$(netstat -tu | wc -l)


  Von diesem Wert muss noch wegen der beiden Kopfzeilen 2 subtrahiert werden. Das ergibt das Folge-Kommando:

  AK=$(echo "$AK - 2" | bc)


  Nun können die drei Werte der Variablen, ausgegeben werden. Zur Kontrolle können Sie die Werte mit echo "$RX $TX $AK" ausgeben.


• Das uptime-Kommando liefert folgende Angaben:

  uptime
   09:42:11 up 244 days, 20:07,  3 users,  load average: 0.09, 0.05, 0.01


  Schneiden Sie mittels sed alles einschließlich "load average:" weg und geben Sie nur die Lastinfo aus. Das Kommando lautet dann:

  LD=$(uptime | sed -e 's/..*average: //')


  Auch hier kontrollieren Sie mittels echo $LD .


• Das Kommando df liefert Angaben über die Plattenbelegung, z. B.:

  df
  Dateisystem          1K-Blöcke   Benutzt Verfügbar Ben% Eingehängt auf
  /dev/sda1             67947448  21653428  42842460  34% /
  tmpfs                  1947648         0   1947648   0% /lib/init/rw
  udev                   1943200       104   1943096   1% /dev
  tmpfs                  1947648         0   1947648   0% /dev/shm


  Identifizieren Sie die Zeile, die sich auf die Festplatte bezieht (im Beispiel /dev/sda1, es kann aber auch etwas wie /dev/disk/by-uuid/377b8dd7... sein) und extrahieren Sie diese mit Hilfe des grep-Kommandos. Schneiden Sie mittels awk '{print $1 " " $5}' den Namen der Platte und die Prozentangabe heraus. Das ergibt das Kommando:

  PL=$(df | grep "/dev/sda1" | awk '{print $1 " " $5}')


  Kontrollieren Sie das Ergebnis mir echo $PL .

Routinen für das serielle Touch-Terminal:
Da es sich um sehr viele, meist einzeilige Befehle handelt, bitte das Headerfile studieren. Diese Bibliothek ist noch sehr sehr Alpha!
Headerfile display_funct.h
C-Quelle display_funct.c

Aufgaben zur seriellen und parallelen Schnittstelle am Arduino

Zugangskontrolle mit RFID-Lesestation und Arduino (3x)

Die Lesestation besteht aus einem 125-kHz-RFID-Empfänger, der seriell am Arduino angeschlossen ist und einer Anzeigeplatine mit drei LEDs, die an den digitalen Pins 8, 9 und 10 des Arduino hängt.

LED rot   Pin  8
LED gelb  Pin  9
LED grün  Pin 12

Schreiben Sie ein C-Programm zur Erfassung von Transponderkarten-IDs:

1. • Zuerst werden die seriellen Schnittstellen initialisiert. Die Standardschnittstelle dient zur Übertragung von Statusinfo (ID der Karte etc.) zum PC (serielles Terminal der Arduino-IDE). Sie wird mittels Serial.begin(19200) in der Funktion setup() initialisiert und die Daten per Serial.println(data) zum PC gesendet.
   • Die Verbindung zum RFID-Leser erfolgt über die "Software Serial"-Schnittstelle (siehe www.arduino.cc/en/Reference/SoftwareSerial). Dabei werden folgende Pins des Arduino verwendet:

       RX (Empfang)  Pin 10
       TX (Senden)   Pin 11


     In diesem Fall wird nur der RX-Pin benötigt. Zur Initialisierung wird der folgende Code benötigt:

       #include <SoftwareSerial.h>
       #define RT 8
       #define GE 9
       #define GN 12
       #define RX 10
       #define TX 11
         .
         .
       SoftwareSerial RFID(RX,TX); /* Instanz der SoftwareSerial-Schnittstelle */
         .
         .
       void setup()
         {
         Serial.begin(19200); /* Verbindung zum PC */
         while (!Serial) ;    /* Warten auf connect */

         RFID.begin(9600);    /* Verbindung zum RFID-Leser */

         pinMode(GE,OUTPUT);  /* LED-Pins */
         pinMode(GN,OUTPUT);
         pinMode(RT,OUTPUT);
           .
           .
         }

       void loop()
         {
         /* zum Testen */
         if (RFID.available())
           { Serial.write(RFID.read()); }
         }


2. Im dann zu erstellenden Programm wird auf die Daten einer Transponderkarte gewartet. Die gelbe LED an der Digitalschnittstelle zeigt die Empfangsbereitschaft des Programms an. Sobald eine ID empfangen wurde, wird sie an die serielle Schnittstelle gesendet. Notieren Sie die Nummern der Transponderkarten. Als Quittungssignal wechselt die LED-Anzeige für drei Sekunden von gelb auf grün und danach wieder auf gelb.
3. Schreiben Sie nun ein C-Programm, das basierend auf den erfassten Transponderkarten eine Zugangskontrolle realisiert. Zuerst wird die serielle Schnittstelle initilisiert und dann auf die Daten einer Transponderkarte gewartet. Die gelbe LED an der Digitalschnittstelle zeigt die Empfangsbereitschaft des Programms an. Sobald eine ID empfangen wurde, vergleicht das Programm eine Liste gültiger Transpondernummern (die unter 1. erfasst wurden) mit der empfangenen und gibt für drei Sekunden den entsprechenden Status über die LEDs an der Parallelschnittstelle aus:
   • rote LED: Zugang verweigert (ID nicht in der Liste)
   • grüne LED: Zugang erlaubt (ID in der Liste)
   Danach wechselt die LED-Anzeige wieder auf gelb.

Geigerzähler am Arduino

Der Versuch besteht aus einem Geigerzählerbausatz von Vellemann und einen Optokoppler-Interface für die Parallelschnittstelle (die Arbeitsweise eines Geigerzählers wird in der Vorlesung besprochen). Der folgende Auszug der Schaltung zeigt die relevanten Teile:

Links im Bild sehen Sie eine Teilschaltung des Geigerzählers. An den einen Eingang von IC1 gelangt der sehr kurze Impuls vom Zählrohr, der mittels C14 und R12 verlängert wird. Dieses RC-Glied sowie IC1 und IC2 bilden eine monostabile Kippschaltung, an deren Ausgang ein genügend langer Impuls entsteht. Zwischen dem Kollektor von T3 und Masse war ursprünglich ein Piezo-Signalgeber geschaltet, der durch die grau umrandete neue Schaltung ersetzt wurde. Bei jedem Impuls des Geigerzählers schaltet T3 durch und die Anzeige-LED sowie die LED des Optokopplers leuchten auf. Der Ausgang des Optokopplers zieht darauf hin den Port 8 des Arduino auf Low-Potential. Für die einwandfreie Funktion muss der Kollektorwiderstand des Phototransistors auf High-Potential gezogen werden, was man durch Verbinden mit den 5 V des Arduino erreicht. Der Masseanschluss ist mit GND des Arduino verbunden. Damit kann durch kontinuierliche Abfrage des Port 8 der Zählimpuls erkannt werden.

Für erste Tests liegt ein ca. 50 Jahre alter, extrem geschmackvoller Teller bereit, dessen Glasur aus Uranoxid den Geigerzähler "tickern" lässt.

Neben der absoluten Zahl der detektierten Impulse soll nun die Zählrate berechnet werden. Erweitern Sie das Programm so, dass jede Minute die Anzahl der Impulse/Minute errechnet und diesen Wert zusammen mit der absoluten Zahl der Impulse über die Serielle Schnittstelle ausgegeben wird. Berücksichtigen Sie auch den Fall, dass der Absolutzähler überläuft.

Siebensegmentanzeige am Parallelport (4x)

Ziel des Versuchs ist die Realisierung einer per Multiplex betriebenen Anzeige. Hintergrundinfo finden Sie in der Dokumentation der achtstelligen 7-Segmentanzeige. In der Regel wird der Arduino zur Ansteuerung eingesetzt.

1. Schreiben Sie eine Funktion int SelectDigit(int Nr), die für die Digitnummer (1..8) den entsprechenden Wert für die Ansteuerung der entsprechenden Anzeige (inklusive gesetztem EN-Bit) zurückgibt.
2. Schreiben Sie eine Funktion int GetValue(char Digit), die den Siebensegmentcode für die Hexziffern "0" bis "9" und "a" bis "f" sowie für die Zeichen "-", " " und "." (Dezimalpunkt) zurückgibt.
3. Schreiben Sie eine Funktion void Blink(void), mit der die Anzeige für 0,5 s ausgeschaltet und dann wieder eingeschalter wird. Dazu wird das EN-Bit verwendet. Nach den Wiedereinschalten wird ebenfalls 0,5 s gewartet, bevor die Funktion verlassen wird.
4. Schreiben Sie eine Funktion Print(char[] Value), die den String Value rechtsbündig auf der Anzeige ausgibt. Im String sind die Hexziffern "0" bis "9" und "a" bis "f" sowie Zeichen "-", " " und "." erlaubt. Folgt ein Doppelpunkt auf eine Ziffer, wird bei dieser Ziffer der Dezimalpunkt gesetzt. Ist der String länger als acht Zeichen, soll er automatisch scrollen.

Steuern einer Netzwerk-Kamera mit Arduino

Die Netzwerkkamera ist auf einer servogesteuerten Mechanik zum Drehen und Neigen der Kamera montiert ("Pan" and "Tilt"). Die Servo-Ansteuerung erfolgt über den Arduino mit der entsprechenden Bibliothek. Das Kamerabild kann über den Web-Browser (Stream und Snapshot) abgerufen werden:

• Kamera Live-Bild : http://user:1234@10.27.210.202/mjpg/video.mjpg
• Kamera Screenshot: http://user:1234@10.27.210.202/snapshot.jpg

Schreiben Sie unter Verwendung der o. a. Arduino-Bibliothek ein Programm, das zwei Modi kennt. Im ersten Modus erfolgt die Steuerung der Kamera über vier Tasten für das Neigen ([T1] und [T2]) und Drehen ([T3] und [T4]).

Beim zweiten Modus handelt es sich um einen sogenannten Scan-Modus, der den Raum durch ständiges Drehen und Schwenken der Kamera überwacht. Vom einen in den anderen Modus soll jederzeit per Tastendruck auf [T5] gewechselt werden können.

Hinweise: Die Tasten sind an den Digitalports 3, 4, 5, 6, und 7 angeschlossen und schalten gegen Masse. Da dieser Fall recht häufiger auftritt, wurden im AtMega hierfür passende interne Pullup-Widerstände (ca. 20 kΩ) integriert, die sich bei Bedarf aktivieren lassen:

pinMode(pin, INPUT);      /* Anschluss als Eingang definieren */
digitalWrite(pin, HIGH);  /* Pullup-Widerstand aktivieren */

Für den Betrieb der Servos benötigen Sie die Arduino Servo-Bibliothek https://www.arduino.cc/en/Reference/Servo. Für die Servos sind die Ports 8, 9, 10 und 11 vorgesehen. Da nur zwei Servos benötigt werden, verwenden Sie die Ports 8 und 9.

LED Farbmischer

Am Arduino sind drei Power-LEDs angeschlossen (rot, grün, blau), deren Helligkeit über PWM-Ausgänge steuerbar ist. Die Helligkeit der einzelnen LEDs sowie deren Blinken wird über die serielle Schnittstelle vom PC aus gesteuert.

Nach einem Aufruf von analogWrite() erzeugt der entsprechende Pin ein stetiges Rechtecksignal des angegebenen Tastverhältnisses bis zum nächsten Aufruf von analogWrite(). Die Frequenz des PWM-Signals beträgt etwa 490 Hz. Auf den meisten Arduino-Boards steht diese Funktion an den Pins 3, 5, 6, 9, 10 und 11 zur Verfügung. Für den Versuch werden die LEDs sowie die Stromversorgung folgendermaßen verdrahtet:

Anschluss	Kabel- Farbe	Arduino- Pin
GND	braun	GND
ROT	rot	PB1(9)
GRÜN	grün	PB2(10)
BLAU	violett	PB3(11)

Die Steuerung erfolgt über die serielle Schnittstelle, indem Kommandos an den Arduino gesendet werden. Jedes Kommando wird mit einem Zeilenende abgeschlossen. Folgende vom Arduino auszuwertende Kommandos sind zu implementieren:

Kommando	Bedeutung
Rxx	Helligkeitswert für ROT. Dabei steht "xx" für eine zweistellige Sedezimalzahl zwischen 00 und FF
Gxx	Helligkeitswert für GRÜN. Dabei steht "xx" für eine zweistellige Sedezimalzahl zwischen 00 und FF
Bxx	Helligkeitswert für BLAU. Dabei steht "xx" für eine zweistellige Sedetimalzahl zwischen 00 und FF
Ix	Blinkfrequenz in Hz. Dabei steht "x" für eine Zahl zwischen 0 und 9, wobei die "0" auf Dauerlicht schaltet (kein Blinken).

Aufgaben zur Erfassung analoger Sensordaten mit Arduino

3-Achsen-Beschleunigungssensor am Arduino

Es soll die Lage eines "Flugzeugmodells" anhand eines Beschleunigungssensors über das das analoge Interface bestimmt werden. Der Sensor ADXL 335 liefert eine der Beschleunigung proportionale Spannung die per Programm ausgewertet werden soll.

1. Schreiben Sie ein Rumpfprogramm, das beim Start die aktuellen Werte für X, Y und Z einliest und als "Nullstellung" speichert. Danach sollen im Halbsekunden-Rhythmus die Werte für X, Y und Z eingelesen und auf dem Bildschirm ausgegeben werden. Bestimmen Sie Grenzwerte für die Neigung des "Fliegers" in X- und Y-Richtung für eine Neigung von etwa 30° in jeweils beiden Richtungen (Sie dürfen schätzen).
2. Nun kommen die vier LEDs ins Spiel. Auf der Basis der gewonnenen Erkenntnisse steuern Sie nun die jeweilige LED an, wenn der Neigungs-Grenzwert überschritten wird.
3. Ermitteln Sie den Neigungs- und Kipp-Winkel aus dem X-, Y- und Z-Wert bzw. Y- und Z-Wert nach dem Satz des Pythagoras bzw. nach dem Cosinussatz. Beachten Sie dabei, dass alle Winkelfunktionen im Bogenmass arbeiten → Umrechnung im Grad durch Grad = Winkel * 180 / π. Zur Erinnerung:




   • Pythagoras: C² = A² + B²
   • Cosinussatz: cos(α) = (B² + C² - A²)/(2*B*C)
   • Grad = 180 / π * arccos((B² + C² - A²)/(2*B*C))

Strommessung mit dem integrierten Stromsensor INA169

Der INA169 ist ein "High-Side-Strommonitor", was bedeutet, dass Sie einen Widerstand ("Shunt") in die positive Zuleitung zum Verbraucher legen und der INA169 den Spannungsabfall über diesen Widerstand misst. Der Chip gibt einen zum gemessenen Spannungsabfall proportionalen Strom aus. Schaltet man einen Widerstand vom Ausgang des INA169 gegen Masse, erhält man eine zum Messwert proportionale Spannung. Mit etwas Mathematik kann aus dieser Ausgangsspannung der Strom durch den Shunt-Widerstand ermittelt werden. Vorteil eines High-Side-Sensors ist, dass der gemessene Stromkreis und der auswertende Controller eine gemeinsame Masse besitzen.

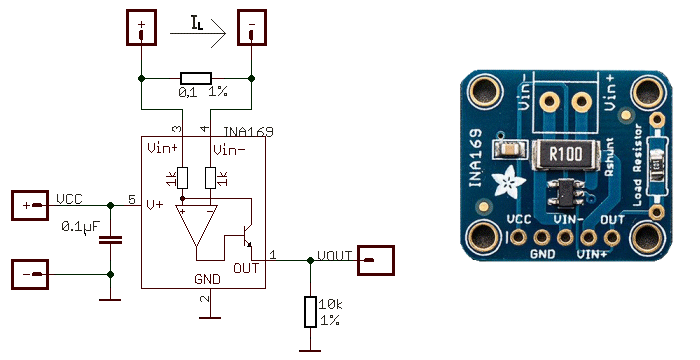

Der Schaltplan des Breakout-Bords zeigt neben dem INA169-Chip nur den Shunt-Widerstand zwischen den Pins 3 und 4 und den Ausgangswiderstand an Pin 1. Wenn Sie die Werte der Widerstände ändern möchten, können Sie diese ersetzen oder einen weiteren Widerstand parallel schalten.

Wenn der Strom von VIN+ über den Shunt nach VIN- fliesst, ergibt sich ein Spannungsabfall über dem Shunt. Der OP-Amp im INA169-Chips misst die Differenzspannung zwischen VIN+ und VIN-. Der Ausgang des Operationsverstärkers wird durch den internen Transistor verstärkt, der einen Strom am Ausgang des INA169 generiert, der eine Spannung über dem Lastwiderstand zu Folge hat. Der INA169 kann nur Gleichstrom messen, wobei der Pin VIN+ ein höheres Potential als der Pin VIN- aufweisen muss. Für den Messwert ergibt sich:

     I = (Vout * 1000)/(Rs * Rl)

• I ist der zu messende Strom.
• Vout ist die Spannung am Ausgang des INA169.
• Der Wert 1000 rührt vom internen 1-Kiloohm-Widerstand des INA169 her.
• Rs ist der Wert des Shuntwiderstands (default: 0,1 Ohm).
• Rl ist der Wert des Ausgangswiderstands (default: 10 Kiloohm).

     I = (Vout * 1000)/(0,1 * 10000)
       = (Vout * 1000)/(1000)
       = Vout

Das Breakout-Board hat fünf Anschlüsse:

• VCC ist die Versorgungsspannung des INA169, die normalerweise gleich der Versorgung des angeschlossenen Controllers ist (z. B. 5 V). Diese kann bis zu 75 V betragen. Beachten Sie, dass die Ausgangsspannung des INA169 von VCC abhängt.
• GND liegt an Masse des zu messenden Stromkreises sowie an Masse des angeschlossenen Controllers (gemeinsame Masse).
• VIN+ muss mit der positiven Seite der zu messenden Stromquelle verbunden sein (z. B. Batterie, Netzteil-Ausgang etc.)
• VIN- wird mit der positiven Seite der Last verbunden; die Last liegt mit der anderen Seite an GND.
• VOUT wird am Analogeingang des Controllers angeschlossen.

Der INA169 kann keine Spannungsdifferenz größer als 500 mV über Rs messen. Auch steigt der Ausgangsfehler, wenn die Spannung über Rs unter 35 mV absinkt. Will man den Messbereich ändern, können Rs und Rl ersetzt werden. Das Ändern eines der Widerstände ändert die obige Gleichung. Bleibt Rl auf 10 Kiloohm, ergeben sich für Rs die folgenden Bereiche:

Rs [Ohm]	Messbereich
10,0	3,5 mA - 35 mA
1,0	35 mA - 350 mA
0,1	350 mA - 3,5 A

Bei einem Widerstand RS von 0,1 Ohm und 3,5 A muss der Widerstand ca. 1,2 W Verlustleistung verkraften. Sie benötigen also einen Widerstand, der mindestens 2 W verträgt.

Schreiben Sie ein Programm, das die Ausgangsspannung des INA169 misst und entsprechend in einen Stromwert umrechnet. Beim Arduino hat der A/D-Wandler eine Auflösung von 10 Bit und die Referenzspannung des Wandlers beträgt 5 V. Die ermittelten Stromwerte sollen viermal pro Sekunde über die serielle Schnittstelle zum PC gesendet werden. Führen Sie die Messung mit verschiedenen Verbrauchern durch und überprüfen Sie das Messergebnis auf Plausibilität.

Zum Einstellen unterschiedlicher Ströme stehen ein Netzteil und diverse Verbraucher sowie Hochlastwiderstände zur Verfügung. Durch Wechsel der Steckbuchse können verschiedene Verbraucher gewählt und somit verschiedene Ströme eingestellt werden. Messen Sie zunächst den Strom durch die Widerstände (4,7 Ohm) und ermitteln Sie dann die Leistung der anderen Verbraucher durch Strommessung und Berechnung der Leistung.

Ermitteln der Luftgüte mit einem Gassensor

Der Gassensor MQ-135 wird unter anderem in Luftqualitätskontrollanlagen für Gebäude oder Büros eingebaut. Er soll warnen, wenn der "Mief" einen zu hohen Wert erreicht. Seine Eigenschaften sind:

• Doppelter Signalausgang (Analogausgang und TTL-Pegelausgang, LOW-aktiv)
• Analogausgang - je höher die Konzentration, desto höher die Spannung
• Detektiert CO₂, SO₂, NH₃, Stickoxide, Benzin, Benzol, Alkohol, Rauch und andere Gase
• Besitzt eine lange Lebensdauer und zuverlässige Stabilität
• Hat eine schnelle Reaktionszeit

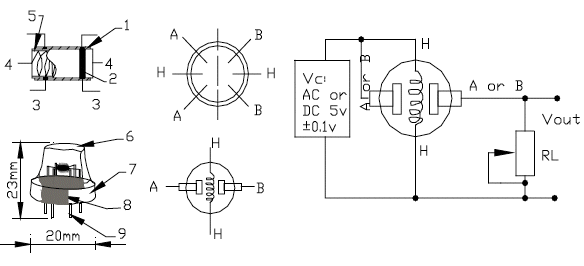

Der Aufbau des MQ-135-Gassensors ist im Bild oben dargestellt. Der Sensor bestehend aus einem Mikro- AL₂O₃-Keramikrohr, einer empfindlichen Schicht aus Zinndioxid (SnO₂) sowie Messelektrode und Heizung. Der MQ-135 hat ein 6-poliges Gehäuse, wobei vier Anschlüsse das Messsignal führen und die anderen beiden für die Heizung verwendet werden. Bei der vorgeschriebenen Heizspannung nimmt der Sensor ca. 150 mA auf und wird 50 bis 60°C heiss.

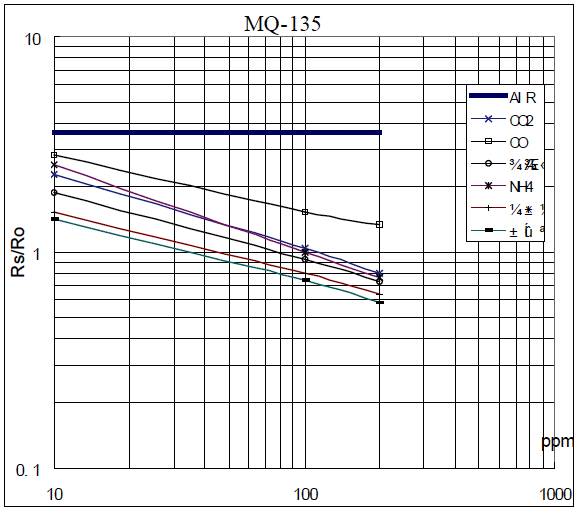

Die folgende Grafik zeigt die Widerstandsänderung in Abhängigkeit von der Konzentration dieser Gase in der Umgebungsluft in ppm ("Parts per Million" des Gesamtgasvolumens). Die allgemeine Empfindlichkeit ist etwa gleich für alle Gase. Da CO₂ das vierthäufigste Gas in der Erdatmosphäre mit ungefähr ca. 397 ppm Konzentration ist, sind alle anderen Gase, die der Sensor detektiert, wesentlich weniger verbreitet als CO₂. Das bedeutet, dass der Sensor in normaler Atmosphäre meistens CO₂ detektiert. Im globalen Mittel liegt der CO₂-Anteil der Luft zwar bei etwa 397 ppm Volumenanteil, er schwankt aber regional, tageszeitabhängig und jahreszeitabhängig stark.

Bevor Sie den Sensor verwenden können, muss er kalibriert werden. Dazu wird der Sensor 12 bis 24 Stunden angeschlossen, um ihn einzubrennen. Anschließend wird er der Außenluft ausgesetzt, vorzugsweise bei 20°C und 35% rel. Luftfeuchte. Warten Sie, bis der Messwert sich stabilisiert. Dies ist der Kalibrierungswert RZERO für 397 ppm. Der Burn-In ist für das Praktikum bereits erfolgt. Im Praktikum wird der Digitalausgang nicht verwendet. Das Board ist folgendenmaßen mit dem Arduino verschaltet:

AO  → A0
DO  offen
VCC → 5 V
GND → GND

Die Berechnung des Schadstoffanteils in der Umgebungsluft orientiert sich an der CO₂-Linie des Datenblatts. Damit werden aber auch die anderen Schadstoffe erfasst. Am Programmanfang tragen Sie folgende Konstanten ein:

/// Kalibrierungswiderstand (CO2-Wert bei Aussenluft) in kOhm
/// Hier den von Ihnen ermittelten Wert eintragen
#define RZERO 76.63

/// Lastwiderstand auf dem Board in kOhm
#define RLOAD 10.0

/// Parameter fuer die ppm-Berechnung von CO2 (aus dem
/// Datenblatt ermittelt)
#define PA 116.602
#define PB 2.769

/// Warnschwelle fuer die Signalisierung "dicker Luft"
/// Hier den von Ihnen gewuenschten Wert eintragen
#define WARN 450

Der Sensorwiderstand wird aus dem Wert des A/D-Wandlers nach der folgenden Formel berechnet:

/// Sensorwiderstand im kOhm ermitteln
int val = analogRead(_pin);
float RSENS = ((1023.0/(float)val) - 1.0)*RLOAD;

Mit der Steigung und einem Punkt der Linie kann der ppm-Wert nach der Formel ppm = PA * (RSENS/RZERO)^-PB berechnet werden. Da das Datenblatt-Diagramm einen logarithmischen Massstab verwendet, ergibt sich eine expotentialgleichung.

/// Umrechnung des Widerstands in ppm
float PPM = PA * pow((RSENS/RZERO), -PB);

Ermitteln Sie zuerst durch eine längere Messperiode den Kalibrierungswert RZERO und tragen Sie diesen dann im Programm ein. Die Ausgabe der Messwerte soll periodisch im 10-Sekunden-Rhythmus auf der seriellen Konsole erfolgen.

Programmieren Sie danach die Umrechnung in ppm-Anteile. Auch hier soll die Ausgabe der Werte periodisch im 10-Sekunden-Rhythmus auf der seriellen Konsole erfolgen. Definieren Sie eine Warnschwelle (Konstante WARN), ab der eine am Digitalausgang PD2 angeschlossene LED eingeschaltet wird.

Datenblätter MQ135: MQ135a.pdf und MQ135b.pdf.

Entfernungsmessung mit einem PSD-Sensor

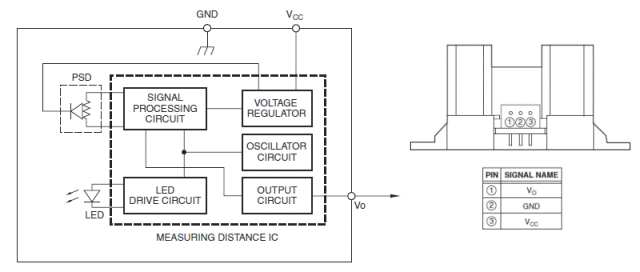

Der IR-Sensor GP2Y0A02YK hat eine Eingangsspannung von 5 V. An Pin 1 liegt dann eine positive, analoge Spannung an, die je nach Objektentfernung zwischen 0,4 - 2,8 V liegt. Die Zeit für eine Messung beträgt etwa 40 ms.

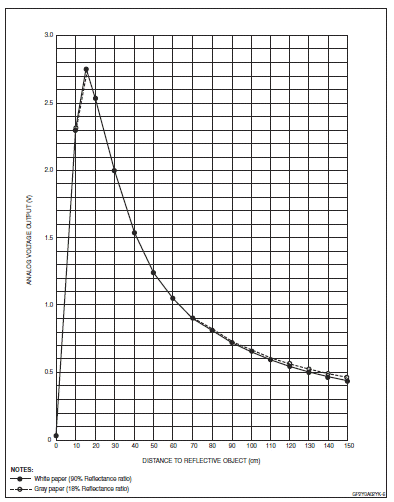

Die Spannungsänderung ist nicht linear, wie die folgende Grafik aus dem Datenblatt zeigt:

Um die Messgenauigkeit zu verbessern, wird der Arduino nicht mit der Default-Referenz von 5 V betrieben, sondern der Eingang AREF über einen Schutzwiderstand von 5 kOhm mit der 3,3-V-Versorgungsspannung verbunden. Da der AREF-Eingang intern über einem 32-kOhm-Widerstand abgeschlossen ist, ergibt sich eine effektive Referenzspannung von:

Vref = 3,3 * 32/(32 + 5) = 2,854 V

analogReference(EXTERNAL);

Vin = analogRead(0) * 2.854 / 1023.0

Danach erfolgt eine Umrechnung der Spannung in die Distanz in Zentimetern, wobei die Kennlinie durch ein Polynom approximiert wird.

D =    16.2537 * Vin * Vin * Vin * Vin
    - 129.8930 * Vin * Vin * Vin
    + 382.2680 * Vin * Vin
    - 512.6110 * Vin
    + 306.4390

Die Firma Sharp hat in einer Veröffentlichung folgende Annäherungsformel angegeben:

D = (0.008271 + 939.65 * Vin)/(1.0 + -3.398 * Vin + 17.339 * Vin * Vin);

Dokumentationen zum Praktikum

• Peripherie an der seriellen Schnittstelle bzw. USB-Schnittstelle
  • NMEA-0183-Referenzhandbuch
  • Farb-LCD EA KIT 129-6 (www.electronic-assembly.de/deu/pdf/grafik/kit129-6.pdf)
  • 125kHz-RFID-Empfänger (www.pollin.de/shop/downloads/D810059B.PDF)


• Peripherie an der parallelen Schnittstelle
  • vierstellige 7-Segmentanzeige Kingbright CC56-12PBWA
  • Dokumentation der achtstelligen 7-Segmentanzeige
  • Motortreiber-Platine (www.pollin.de/shop/downloads/D810027B.PDF)

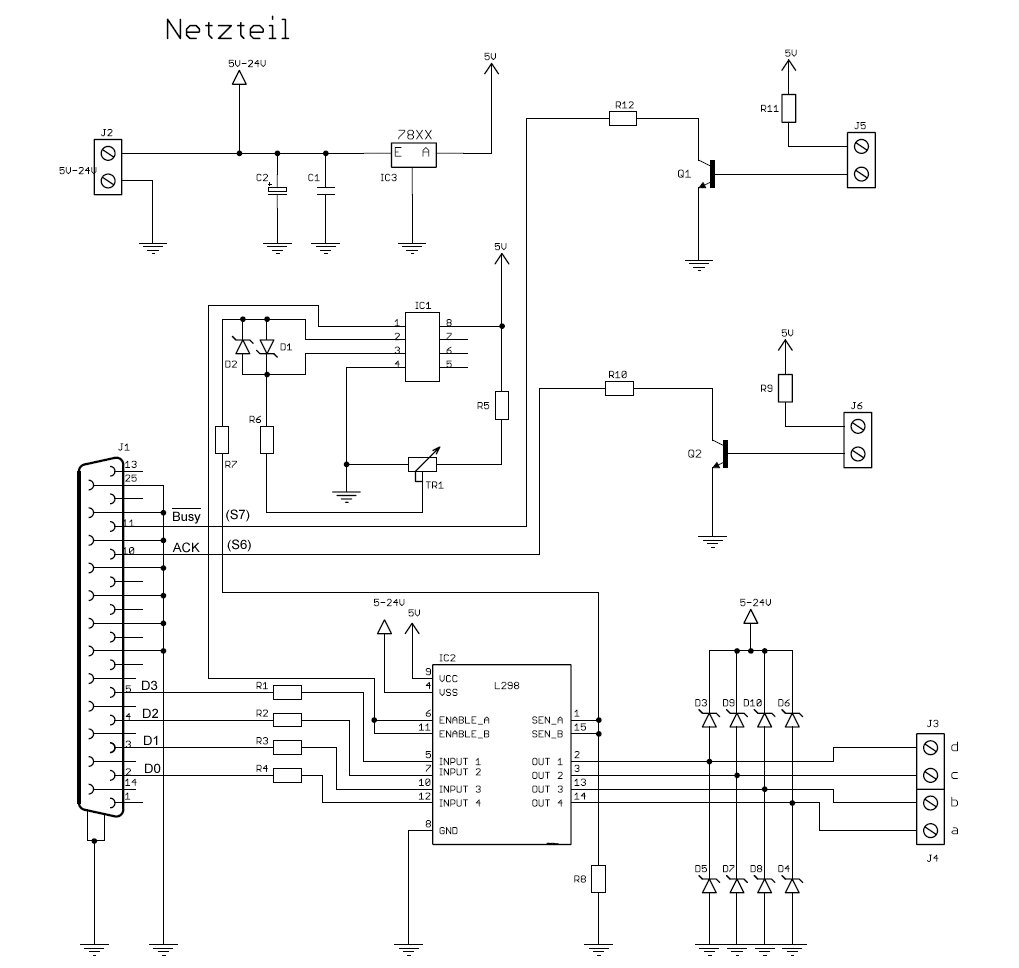

  • Schaltung Motortreiber-Platine (www.pollin.de/shop/downloads/D810027B.PDF)
  • Relaiskarte (www.pollin.de/shop/downloads/D710722B.PDF)

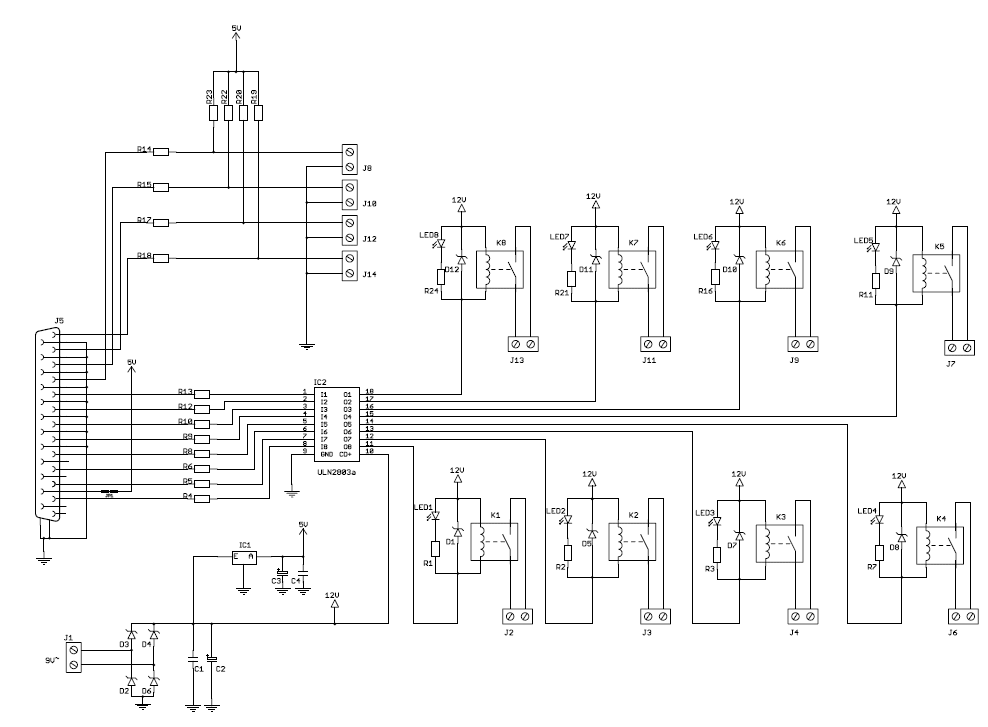

  • Schaltung Relaiskarte (www.pollin.de/shop/downloads/D710722B.PDF)
• Datenblätter

Software zum Praktikum (Raspberry Pi bzw. Linux-PC)

Compiler, Editor beim Raspberry Pi bzw. beim Linux-PC

Der Compiler gcc wird auf der Kommandozeile oder im Makefile aufgerufen (siehe unten). Als Editor können entweder shellbasierte Programme (vi etc.) oder der bildschirmorientierte Editor (gedit) verwendet werden. Wer lieger eine integrierte Oberfläche hat, kann Geany verwenden (gelbes Teekannensymbol auf dem Desktop).

Beachten Sie, dass bei allen Programmen die Warnungen eingeschaltet werden sollen. Ein Programm namens "oops" wird mit folgender Befehlszeile übersetzt:

gcc -Wall -o oops oops.c

Zum Erzeugen der Binärdateien, die aus mehreren Quelldateien bestehen, könnte man ein Makefile anlegen. Man kann dann durch das Kommando make das Compilieren und Linken automatisch erledigen. Unter der Annahme, dass Ihre C-Quelle main.c heisst und Sie die Bibliothek oops verwenden wollen, könnte ein einfaches Makefile folgendermaßen aussehen:

all: main

main: main.c oops
 → gcc -Wall -o main oops.o  main.c


oops: oops.c oops.h
 → gcc -Wall -c oops.c

clean:
 → rm -f oops.o main

gcc -Wall -o main main.c oops.c

Wartezeiten (Delay-Funktion) beim Raspberry Pi bzw. beim Linux-PC

Die Wartezeit bei Blink(), Print() im Scrollmodus bei der Siebensegment-Aufgabe und Wartezeiten bei den anderen Aufgaben (Geigerzähler) können über die Funktion nanosleep() gesteuert werden:

	struct timespec ts;
   ...
	ts.tv_sec  = 0;
	ts.tv_nsec = ???;
   ...
	nanosleep (&ts, NULL);

Bei Multitasking-Betriebssystemen wie Unix oder Linux, aber auch Windows, ist es immer angeraten, kuzte "Schlafpausen" einzubauen, das sonst die Programme eine überproportional hohe Prozessorlast aufnehmen. Werden Wartezeiten mit den o. g. Funktionen realisiert, ermöglicht das dem Scheduler, auch mal andere Programme "ranzulassen". Siehe dazu:

• Sleep- und Timerfunktionen in C
• Prozess-Priorität

Headerfiles beim Raspberry Pi bzw. beim Linux-PC

Für alle Programme genügen in der Regel die folgenden Headerfiles:

#include <stdlib.h>
#include <stdio.h>
#include <unistd.h>
#include <string.h>
#include <fcntl.h>
#include <termio.h>
#include <termios.h>

Übrigens: Die Linux-Manualpages bieten auch Infos zu jeder Bibliotheksfunktion von C. Einfach man funktionsname eingeben.

Programmbibliotheken

Alle Programme sind nicht nur hier auf www.netzmafia.de abrufbar, sondern auch auf den Praktikums-PCs im Verzeichnis /global zu finden. Bitte die Kommentierung im jeweiligen Headerfile beachten und ggf. die I/O-Adressen anpassen.

• Routinen für die Standardeingabe:

  int echo_on(void);      /* Tastaturecho einschalten */
  int echo_off(void);     /* Tastaturecho ausschalten */
  int getch(void);        /* Taste einlesen (ohne anschl. Enter, ohne Echo) */
  int getch_nw(void)      /* Taste einlesen (ohne Warten, ohne Echo) */
                          /* gibt -1 zurueck, wenn kein Zeichen gelesen wurde */


  Headerfile prakt.h (inkl. Quellen)



• Routinen für das serielle Touch-Terminal:
  Da es sich um sehr viele, meist einzeilige Befehle handelt, bitte das Headerfile studieren. Diese Bibliothek ist noch sehr sehr Alpha!
  Headerfile display_funct.h
  C-Quelle display_funct.c


Copyright © Hochschule München, FK 04, Prof. Jürgen Plate
Letzte Aktualisierung:
